什么是扭力限制器？

扭力限制器是一种过载保护装置，当负载超过设定值时，它会立即切断输入与输出，以保护应用设备。
例如，如果一台机器没有安装扭力限制器，而输出端发生卡滞等故障，驱动源（如电机）可能会因过载而损坏。
另一方面，如果电机或其他装置的输入端扭矩过大，输出端也可能发生损坏。

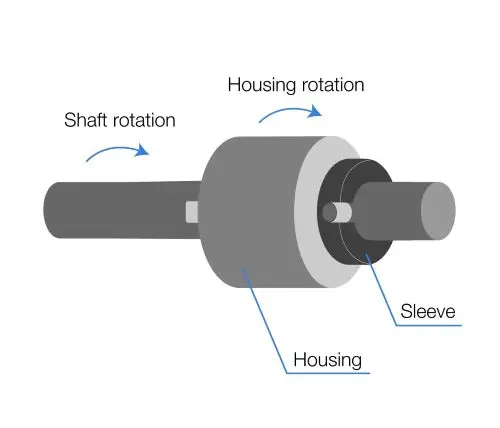

通过在输入端与输出端之间安装扭力限制器，可以防止此类部件损坏。
当输出端的扭矩恢复到设定扭矩或以下时，扭力限制器会从保护状态自动恢复到传动状态。

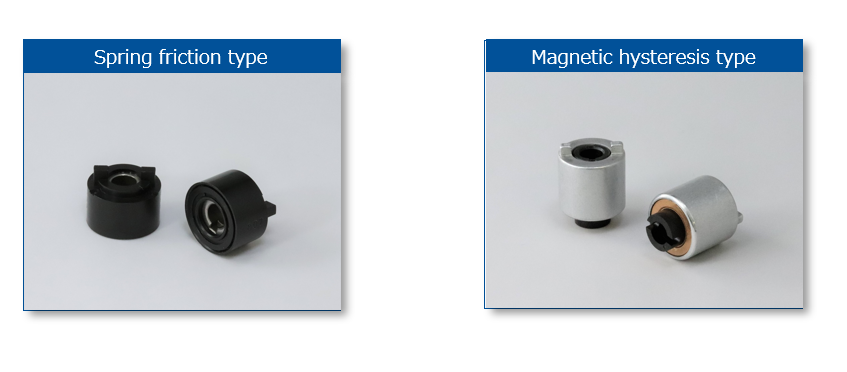

TOK 是日本唯一一家在产品目录中同时提供弹簧式和磁力式扭力限制器的制造商。
磁力式扭力限制器能够应对高速旋转，并且耐用性高，因为其限制扭矩是通过非接触磁力联轴器实现的，而非摩擦产生。
另一方面，螺旋弹簧式扭力限制器适用于中低速场合，因为其扭矩来源是通过摩擦产生的。
您可以根据具体的应用和使用条件，选择最适合的产品。

弹簧式扭力限制器

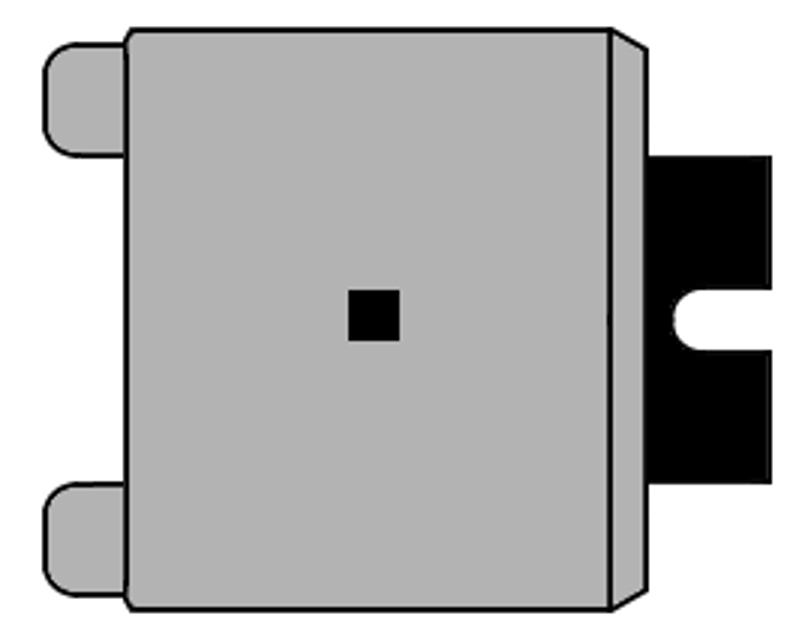

螺旋弹簧摩擦式扭力限制器的零件构成

卷簧式的结构由外壳、滑块、套筒、卷簧、润滑剂和端盖组成。

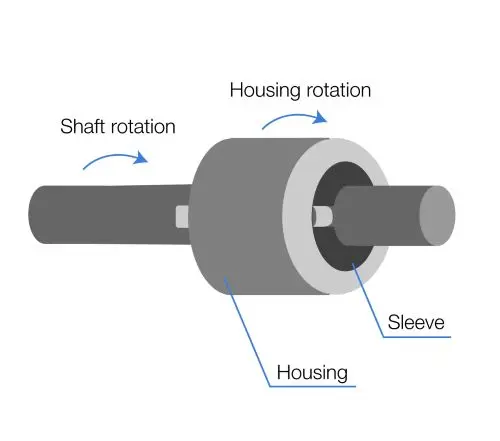

卷簧式扭力限制器的结构是在卷簧内部压入套筒，卷簧两端的钩部与外壳内侧接触，从而防止卷簧与外壳之间发生相对旋转。
在这种状态下，当套筒旋转时，外壳会通过卷簧的钩部一起旋转。
但是，当试图传递超过设定扭矩的扭矩时，使套筒保持收紧状态的卷簧会变松，套筒仅通过摩擦单独旋转。
这种摩擦就是卷簧式扭力限制器产生扭矩的原理。

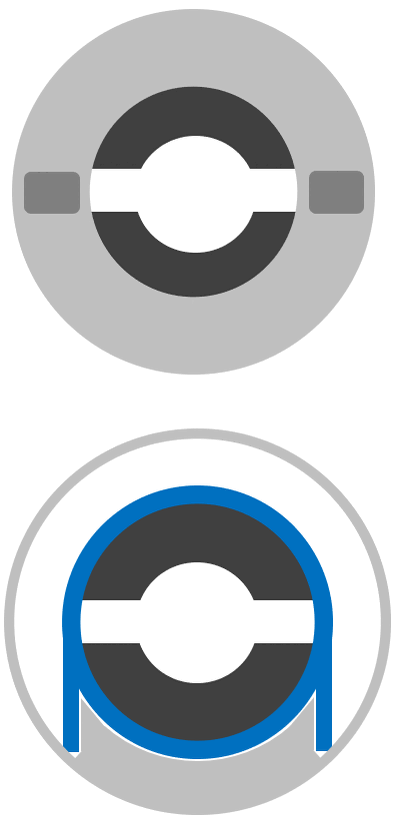

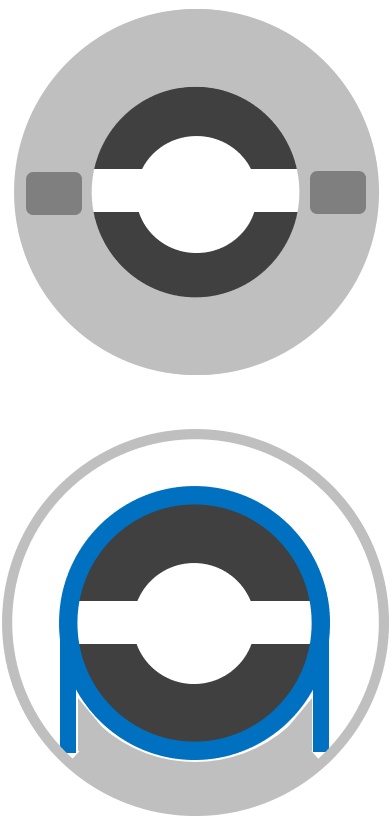

弹簧摩擦式扭力限制器的工作原理

磁滞式扭力限制器

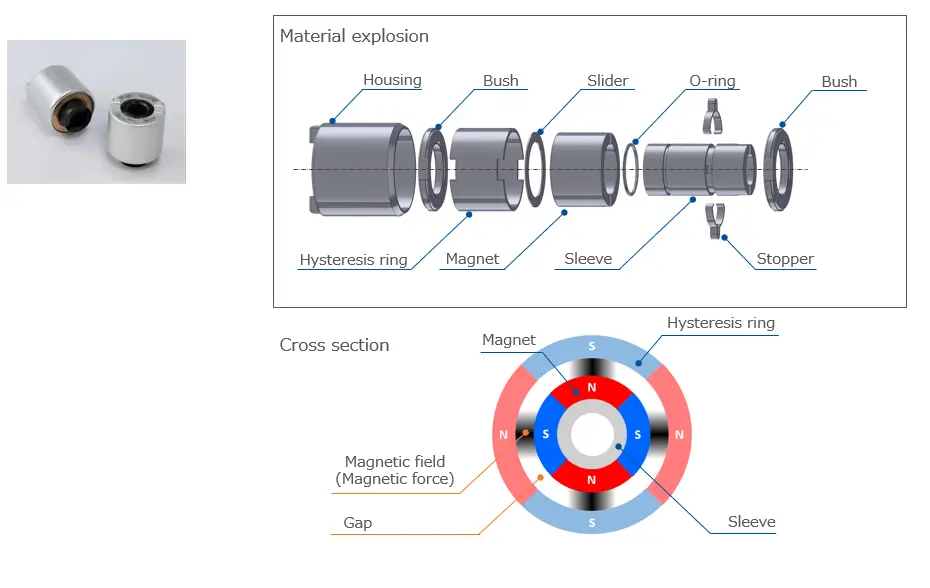

磁滞式结构的部件构成

磁滞式扭力限制器由以下部件组成：套筒、磁铁、半硬磁体、外壳、衬套、滑块、O 形圈以及止动件。
O 形圈用于防止套筒与磁铁之间产生晃动，止动件则作为套筒与磁铁之间的定位结构，使套筒与磁铁无需使用粘合剂即可实现一体化。
外壳与衬套与半硬磁体为一体结构，并能够相对于磁铁旋转。
永久磁铁经过极向各向异性磁化，呈现 N 极与 S 极交替排列。
半硬磁体在与永久磁铁非接触的状态下被磁化：面对永久磁铁 N 极的一侧会被磁化为 S 极，而面对 S 极的一侧会被磁化为 N 极。
在这种状态下，当永久磁铁旋转时，永久磁铁与半硬磁体在整个周向上都处于磁力相互排斥的状态，并在低于该排斥力的扭矩下传递动力。
然而，当传递扭矩增大到超过磁体的排斥力时，磁体的排斥力被克服，永久磁铁在改变半硬磁体磁极的同时旋转，从而切断动力。

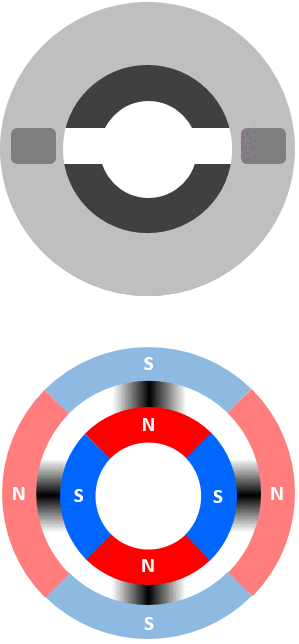

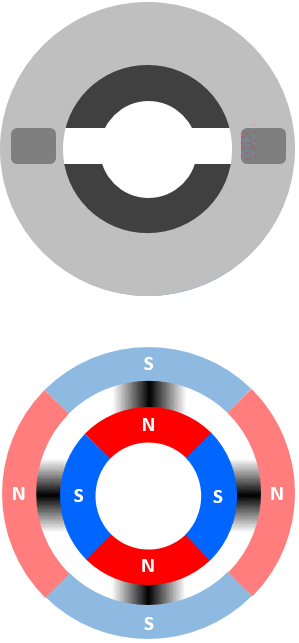

磁滞型扭力限制器的工作原理

用作安全机构

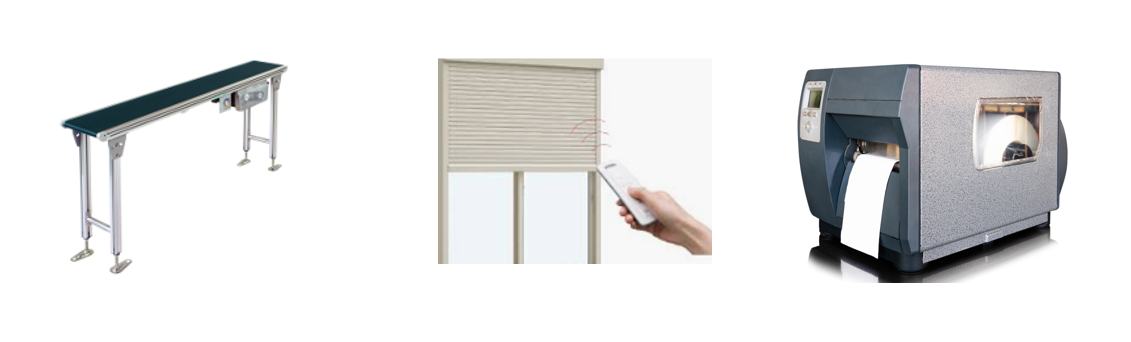

电动百叶窗、传送带、输送系统

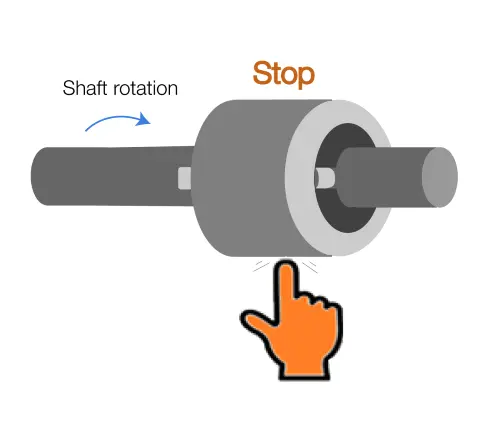

例如，如果物体卡在传送带中，扭力限制器可以立即停止传送带的运转，同时电机仍然继续运行。
用作防止纸张重复送入或过量送纸
多功能打印机、读卡器、OCR（高速扫描仪）、打印机、复印机
在使用多功能打印机或打印机时，扭力限制器可防止纸张重复送入。
张力控制与卷绕装置
卷绕装置、标签打印机
在打印和送纸标签时，标签打印机可以通过扭力限制器保持纸卷的张力。
